先给结论：按电流和成本分两条线走
紫铜T2导电导热最好，接近纯铜基准，紫铜导电率≥98% IACS，大电流、低损耗、要兼顾散热的场合优先选它。黄铜H62含铜约60.5~63.5%，强度和成本平衡，通用载流、结构补强、对成本敏感的板子用它更合适。具体能不能用，取决于你板上的截面、焊盘铺铜、环境温度和允许温升，需按实测温升确认或按图纸评估。
导电与导热：紫铜T2占优，黄铜H62够用
载流能力不看材质名字，看截面。截面按宽×厚计，铜导体空气自然冷却的经验参考约2~4A/mm²，这只是估算，不是承诺值。同样截面积下，紫铜T2电阻更低、发热更少；黄铜H62电阻更高，但通过加大宽度或厚度也能补回来。铜件同时承担导流和散热时，紫铜T2的导热优势更明显，常见于电源模块、DC-DC、功率模块的载流过渡位置。
成本效益：黄铜H62的通用性更划算
黄铜H62铜含量低于紫铜，材料成本更低，强度更好，冲压成型稳定，适合批量大的通用载流片、连接片、贴片铜条。紫铜T2软、延展性好，冲压和电镀的工艺控制要求更细，单价通常更高。选型时先算清这条走线实际需要多少截面，再决定是否为紫铜多付成本，不要整板无差别上紫铜。价格随铜价和规格变动，报价请以工厂当期确认为准。
适用场景对照：对号入座更快
紫铜T2：大电流低损耗路径、电池模组与BMS连接片、储能与新能源车动力连接、需要铜件兼做散热辅助的位置。黄铜H62：板级载流补强、充电桩与工控板内连接、LED驱动板、对强度有要求的结构性连接件。两种材质都能做镀锡、镀雾锡、镀镍、镀金，常见搭配有黄铜镀镍、黄铜镀锡、紫铜镀锡、紫铜镀镍，高可靠采样类场合会用黄铜镀金导电块。
表面处理与焊接：材质定了还要定镀层
要过回流焊、上锡快的选镀锡；对可靠性要求高、希望抑制锡须倾向的选镀雾锡；长期存储、通用导流选镀镍；接触稳定、抗氧化要求高的采样位置选镀金。镀锡和镀镍层厚度按2~8μm控制。铜件热容偏大，回流焊预热与保温要留足，升温斜率不宜过陡，建议先小批量试焊，确认温度曲线、锡膏厚度和焊点饱满度后再批量。贴片件两端焊盘面积与对称性会影响立碑和虚焊，开焊盘时一并考虑。
贴片适配：厚度和平面度是关键控制项
编带包装的贴片件，厚度和平面度直接影响吸嘴取件和锡膏高度。工厂出货前全检关键尺寸，逐批抽检铜片厚度与平面度、焊点饱满度、编带平整度；编带按EIA-481标准，常见8mm载带，每盘数量视规格而定，以具体规格现货为准。卷盘剥离力、载带平整度也按EIA-481抽检。来料端建议先核对外形与镀层再上机，避免批次波动影响贴装。
加工与质量控制：两种材质都走同一套流程

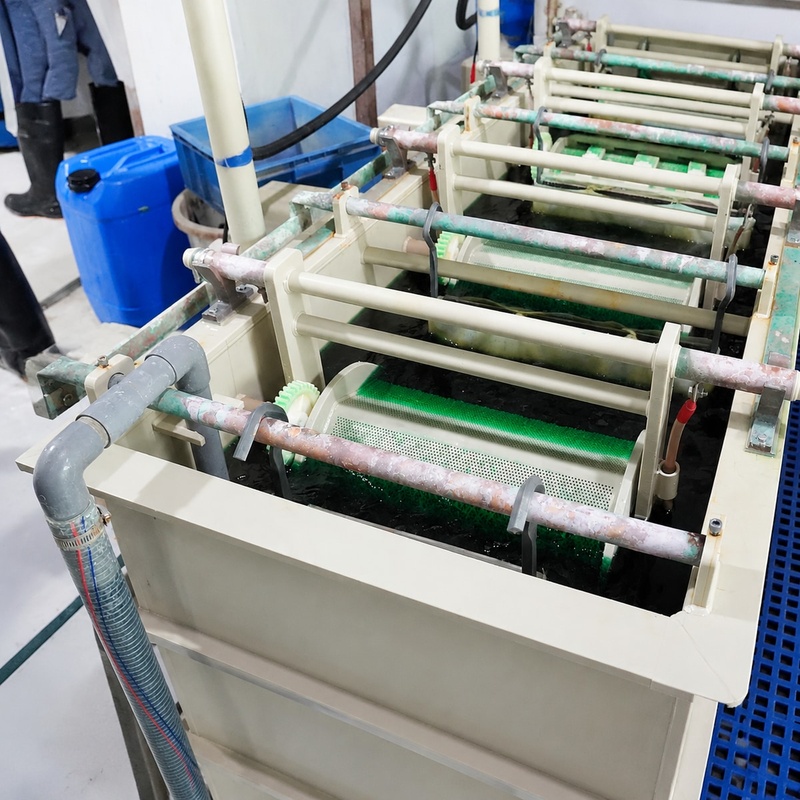

工厂工艺链条是连续模冲压、电镀（滚镀或挂镀按件型）、外观与尺寸检验、编带或袋装、出货。常规公差方面，精密冲压可达±0.05mm，长宽通常控制在±0.1mm内，厚度建议±0.05mm，具体按图纸。首件检验确认初始工艺参数后再批量；AOI设备每天开机前用标准样品校准；过程每小时抽检5-10片并记录厚度数据。质量管理按ISO9001体系要求运行，可提供尺寸报告、材质证明及ROHS/REACH类合规资料，以订单确认为准。
询价要写清的几项，避免来回改图
尺寸按长×宽×厚mm标注，例如10×2×1mm表示长10、宽2、厚1；材质写黄铜H62或紫铜T2；表面处理写镀锡、镀雾锡、镀镍或镀金；包装写编带还是散装、每盘或每袋数量；再给年用量和交期要求。异形、带孔、折弯件请提供图纸评估，锰钢类按图评估、不承诺现货。样品先行是常规做法，交期与批量请咨询工厂。需要规格表可联系安心载流获取。
