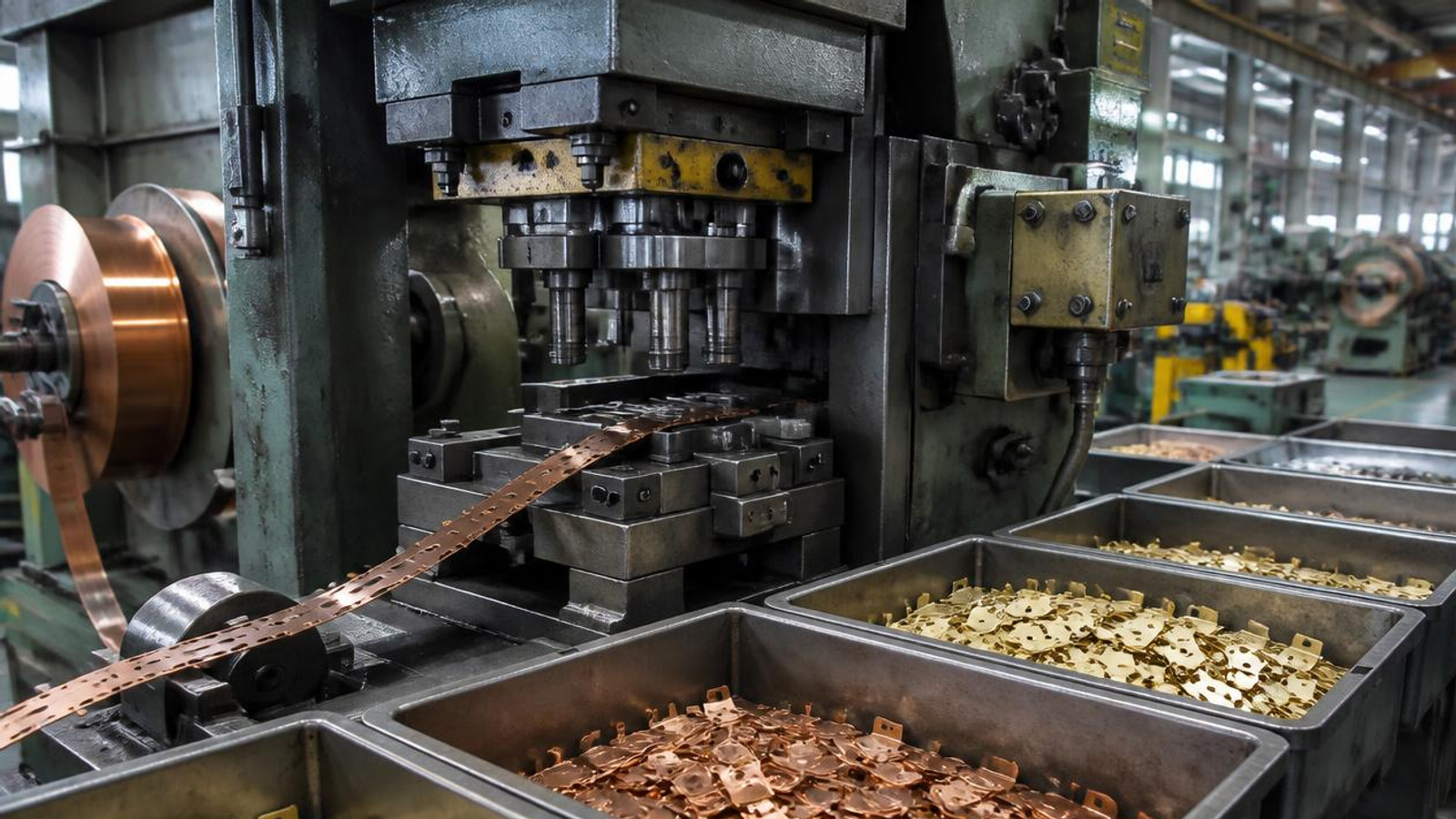

SMT 贴片 — 基础与工艺

1. SMT 基本概念

• SMT（Surface Mounted Technology，表面贴装技术）＝把电子元器件直接贴装到 PCB 表面并通过回流焊等工艺完成焊接组装的电路装连技术。核心流程要素：丝印 → 贴片 → 回流焊 → 检测/返修（清洗视工艺是否需要）。

• 相对传统插件（DIP/THT）的优势：组装密度高、体积小、自动化程度高、信号传输路径短（干扰/延迟低）、适合大批量生产。

• 本产品所在位置：SMT 产线上贴装的"元器件/导电件"之一是实心铜条类载流件（汇流条/载流片/导电铜块）——通过焊盘与锡膏固定在 PCB 上，承担电流汇集/导通与局部散热。

2. 贴片件回流焊接要点

• 回流焊基本段：预热 → 保温 → 回流（峰值温度区）→ 冷却。铜件体量大、吸热快，需要足够保温时间让焊点达到共晶温度。

• 常见缺陷与对策：

• 冷焊：加热不充分、温度不够 → 检查回流曲线峰值/保温时间。

• 立碑（曼哈顿现象）：元件两端受热不均/锡量不一致、预热过快 → 小体积阻容件高发；铜条类长件表现为一端翘起。成因：两端受力不均，回流焊时一端先熔化产生表面张力，拉动元件倾斜。预防措施：设计时保持元件两端焊盘对称，面积相等；减小焊盘间距离（满足电气间隙）；避免焊盘边缘设置阻焊层；回流焊方向平行于元件长轴。

• 桥接：焊膏塌落/间距不足 → 钢网开孔与锡膏量控制。

• 虚焊/少锡：焊盘可焊性差、镀层氧化 → 注意来料表面处理质量与存储。

• 空洞/焊球：助焊剂挥发、曲线问题。

• 贴片工艺参数调整要点：

• 定位精度：精密冲压铜片公差可达±0.05mm，长宽通常±0.1mm内。定位精度不足会导致偏移、立碑或虚焊。贴片精度应确保元件居中放置，偏差控制在焊盘宽度的1/3以内。

• 贴片压力：需适中，压力过大使元件陷入焊盘，压力过小则易偏移。

• 编带状态检查：工厂出货前会逐批核对元件编带平整度，确保元件不变形。

• 贴片铜片厚度公差：直接影响贴片质量，包括锡膏印刷厚度、贴片机吸嘴拾取稳定性、回流焊接过程中的温度分布等，是提升SMT贴片可靠性的关键因素。

• AOI检测参数设置要点：

• 对比度阈值：区分焊点与基板

• 尺寸公差范围：确保位置准确性

• 颜色阈值：识别异常焊点状态

• 参数校准：每批次生产前进行校准

• 大电流铜条建议在 PCB 设计预留足够大焊盘/铺铜，确保机械强度与载流。

3. 与本产品相关的 SMT 术语表

回流焊炉温曲线

• 无铅制程参考（不同锡膏/板子需实测调整）：预热区 室温→~150℃，斜率≤2℃/s、约60~150s；保温区 ~150~180℃ 60~120s；峰值比锡膏熔点高约 25~40℃（无铅峰值常 235~250℃），峰值以上时间 30~90s 视产品。升温过快易伤元件/PCB变形/锡珠。

• 铜条大件热容大，需保温充分让两端同步到温，降低"立碑/一端先熔"风险。

焊盘与可制造性

• 贴片焊盘应按 IPC 标准做 DFM；焊盘应比元件焊端略大；钢网开孔与锡量直接影响焊点。

• SMT 80-90% 不良源于锡膏印刷 → SPI（锡膏检查）+ AOI（光学检测）+ X-Ray 是常见质量防线；来料需做可焊性检验。

立碑预防补充

• 常见诱因：贴装偏移/精度不足、两端焊盘不均衡、焊膏量不均、预热不足、元件过轻受热不均。

• 长铜条件的"立碑"核心 = 两端润湿不同步，建议焊盘对称、钢网对称、炉温曲线两端温差小。

工厂工艺实操

• 批量生产前先小批量试焊，确认温度曲线、锡膏厚度与焊点饱满度后再批量。

• 回流焊参考曲线：预热 150~180℃（升温 1~3℃/s）→ 保温 160~180℃ → 回流区峰值 235~245℃（需高于焊膏熔点 20~30℃）。

• 编带件的厚度与平面度是关键控制项，直接影响贴片吸嘴取件与锡膏高度。

• 焊盘面积与对称性影响立碑/虚焊；出货前逐批抽检焊点饱满度，重点关注铜片两端与焊盘的结合情况（避免热容差异导致虚焊）。

• 镀雾锡铜片建议在干燥环境保存后再过回流焊。

• 出货前会根据不同表面处理调整编带参数，确保贴片机兼容性。

• 厚度公差相关 SMT 问题排查顺序：核对铜片厚度是否符合图纸 → 检查锡膏印刷厚度是否均匀 → 观察贴片机拾取成功率 → 分析回流焊后焊点质量。

贴片铜片吸嘴卡阻问题

工厂出货前逐批抽检铜片厚度与平面度，确保贴片时吸嘴不会卡阻。编带状态的贴片铜片，通过观察卷盘平整度可直接判断编带质量。

贴片铜片厚度抽检

工厂出货前应对贴片铜片进行逐批抽检，确保其厚度符合贴片要求，避免因厚度不达标导致贴片不良。

铜件回流焊曲线设置要点

• 铜件体积大、导热快，需单独设置温度曲线。

• 预热段升温斜率不宜过陡，保温段要够长，确保铜片本体和焊盘同时到达接近锡膏活化的温度。

• 回流区峰值温度与停留时间取决于锡膏牌号和铜件截面，截面大需延长回流时间。

• 判断标准是焊点饱满度和边缘润湿角。

铜件焊接温度曲线需单独设计

• 铜件热容大，需单独设计预热、保温和回流曲线。

• 具体预热时间、保温温度、回流峰值需按实测温度曲线确认。

热封参数调整要点

热封参数包括温度、压力、停留时间，需根据实际情况调整，先小批量试封，再按 EIA-481 抽检剥离力。

贴片铜片定位要点

贴片铜片定位时需注意焊盘对称性和铜件平面度，以防止回流时立碑现象。焊盘面积、间距需按图纸对称处理，钢网开口与铜件底面贴合区对齐，铜件平面度需按图纸公差控制。

防静电工位操作规范

SMT车间应设置防静电工位，操作人员需穿戴防静电手环和工服，确保镊子、吸笔等工具接地。上料前开袋、开卷盘的动作应在防静电工位完成，以减少静电对元件的影响。

拆包后使用节奏

编带件拆包后应尽量当班用完。用不完的应连同卷盘一起封回防潮袋，避免裸放在高温、湿度变化大的环境中。散装件使用后也应及时封袋。手工取件时建议戴指套，以防止镀锡件上锡表现变差。

编带贴片件的关键控制项

• 厚度与平面度是关键控制项；

• 核对外形与镀层；

• 卷盘剥离力与载带平整度按标准抽检；

• 编带状态看实拍核对。

贴片铜片回流焊注意事项

贴片铜片走SMT回流焊时，由于热容较大，预热与保温时间需留足，升温斜率不宜过陡，以避免一端先熔、另一端未到温的情况。需注意焊盘面积与对称性，建议先小批量试焊，确认温度曲线、锡膏厚度和焊点饱满度。

贴片铜片厚度与平面度影响

编带包装的贴片件，厚度和平面度直接影响贴片吸嘴取料与锡膏高度，是小型化设计里最容易被忽略、又最容易出问题的一项。
