SPEC / 10×5×1mm
10×5×1mm 载流铜片
长 10 × 宽 5 × 厚 1mm；黄铜，镀镍；支持打样与来图定制，打样一件，也是批发价。

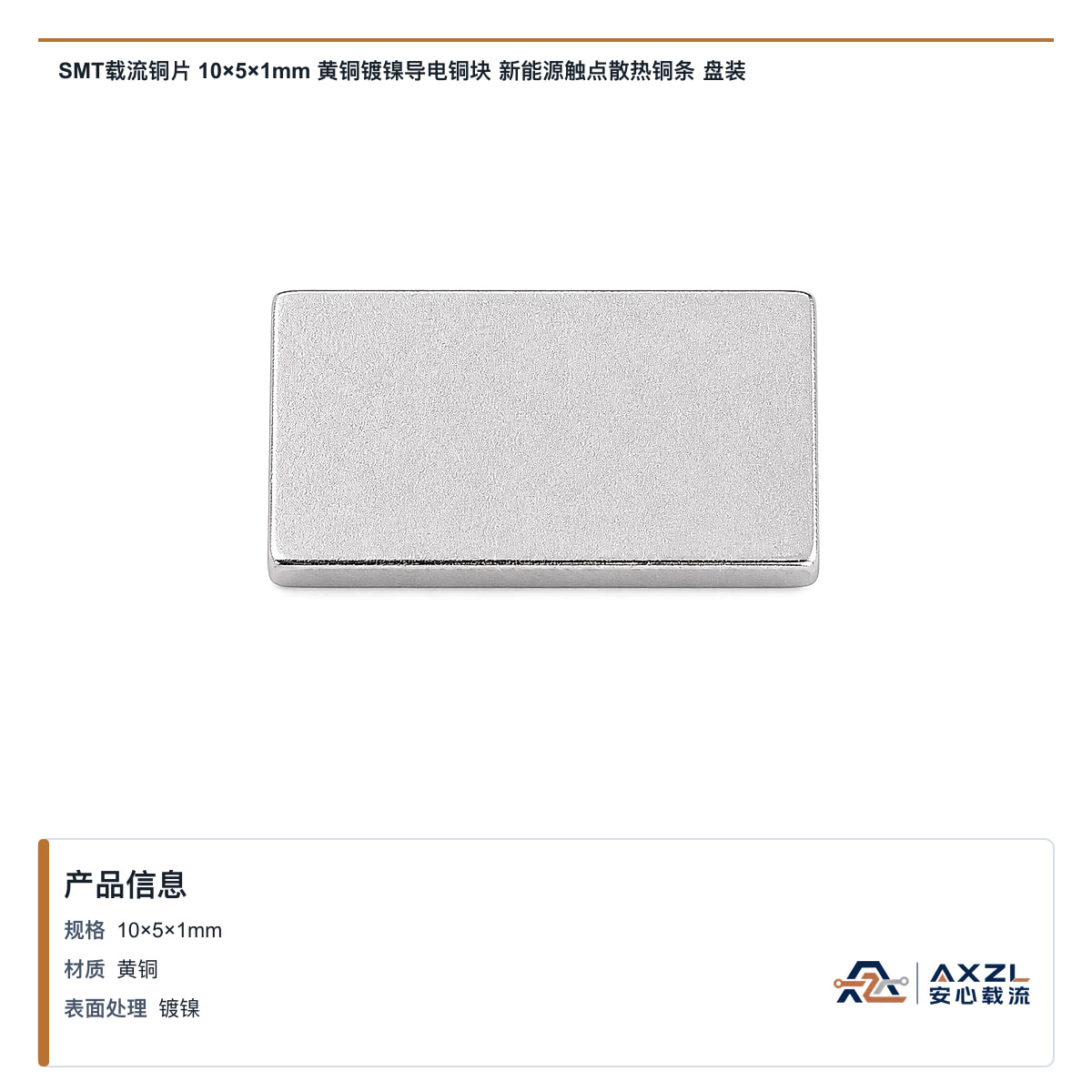

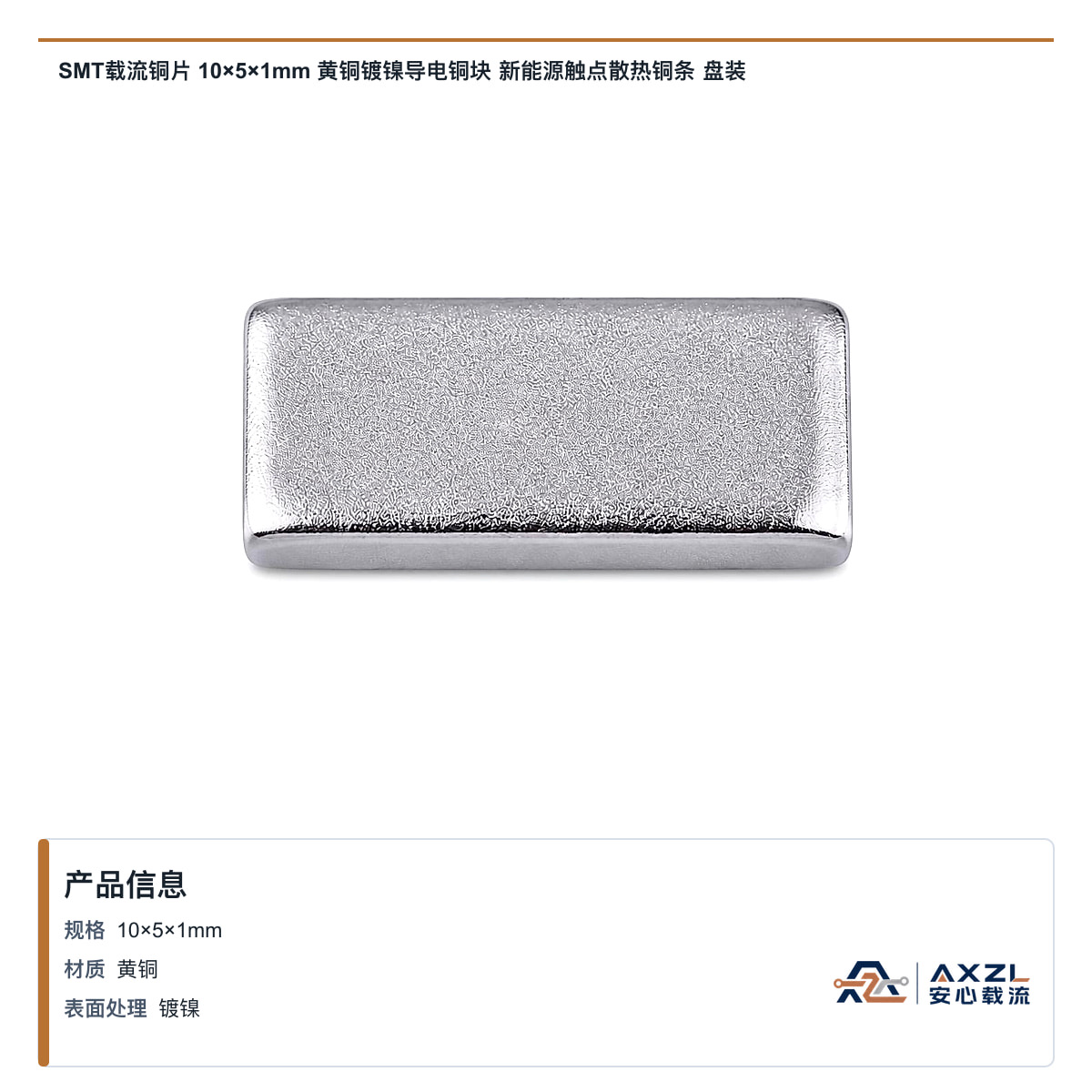

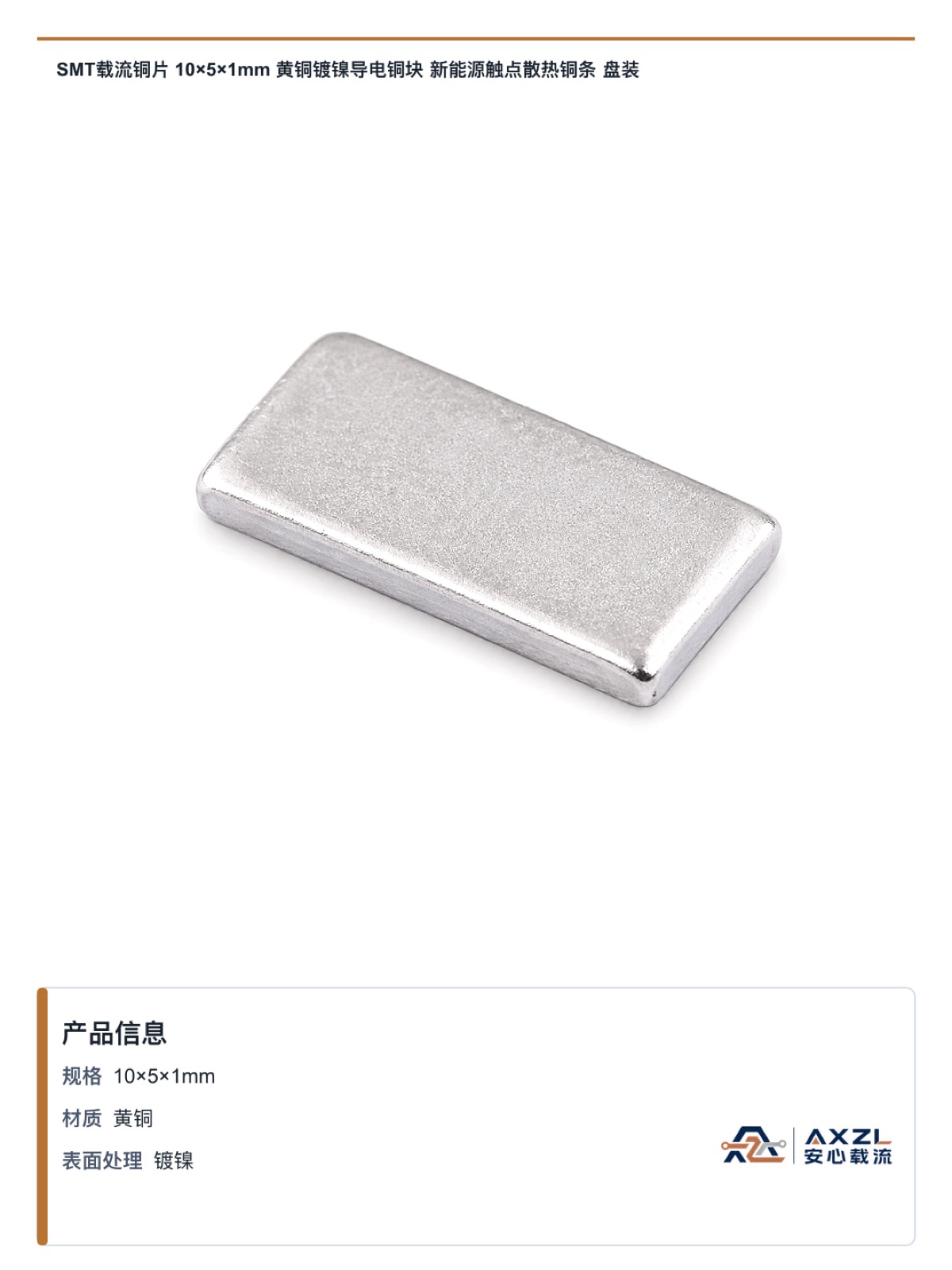

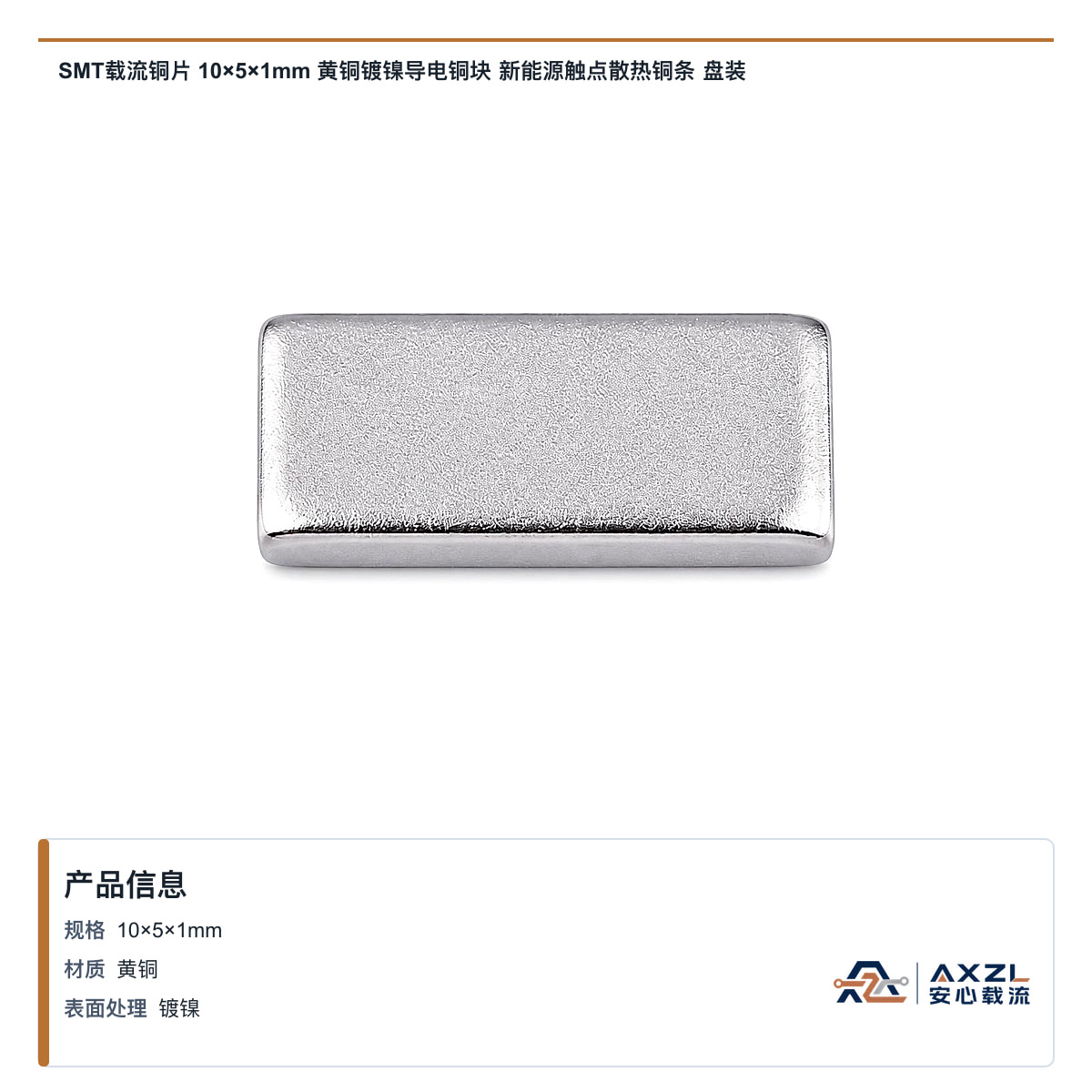

共 4 张实拍图 · 含 1 个视频，点图切换，点视频缩略图播放
规格参数
| 长度 L | 10 mm |
|---|---|
| 宽度 W | 5 mm |
| 厚度 T | 1 mm |
| 截面积（宽×厚） | 5 mm² |
| 可选材质 | 黄铜 |
| 表面处理 | 镀镍 |
| 料号 | AXZL-10×5×1-001 |
| 包装方式 | 盘装 |
载流能力参考
按铜导体经验电流密度 2~4 A/mm²（空气自然冷却、长期工作）估算，本规格截面积 5 mm²， 设计参考区间约 10~20 A。小尺寸贴片件装在 PCB 上时散热还受焊盘与铺铜影响， 实际额定电流以样品温升实测为准。
查看载流与公差计算要点 →公差与质量控制
- 本规格厚度 1mm 属常规料厚，尺寸稳定性好，量产一致性较易控制。
- 长宽比约 2.0:1，属常见矩形件，常规冲压可稳定控制。
- 截面积 5 mm² 较大，冲裁力需求高、模具磨损相对快，批量生产建议安排模具状态巡检。
- 常规冲压件尺寸公差按 ±0.1mm（长宽）/ ±0.05mm（厚度）控制，精密冲裁可达 ±0.05mm。
- 关键尺寸与特殊公差以图纸确认为准；批量前建议提供关键尺寸清单。
打样与定制
- 打样一件，也是批发价：样品单、小批量按批发单价计价，不额外收打样溢价。
- 本规格常用材质 / 表面组合：黄铜 × 镀镍，可按需更换其他组合。
- 本规格对应料号：AXZL-10×5×1-001，可用料号直接下单或询价。
- 同长度（10mm）系列还有 6 个相近规格可选，宽度与厚度可微调。
- 尺寸可定制：长度、宽度、厚度、孔位、折弯、倒角均可按图评估。
- 需要编带上机的规格可确认编带方案与载带宽度。
同规格常见问题
10×5×1mm 可以打样吗？起订量多少？
可以。打样一件也按批发价计算，不设起订量门槛；样品单与批量单执行同一套单价逻辑。
10×5×1mm 的载流能力大概是多少？
按铜导体经验电流密度 2~4 A/mm² 估算，本规格截面积 5 mm²，设计参考区间约 10~20 A；PCB 上实际散热受焊盘与铺铜影响，最终以样品温升实测为准。
10×5×1mm 能编带上机吗？
厚度与平面度满足编带要求的规格可编带盘装，也可散装 / 袋装；本规格厚度 1mm，编带方案可按贴片机与载带宽度确认。
10×5×1mm 的公差能控制到多少？
尺寸公差常规按 ±0.1mm（长宽）/ ±0.05mm（厚度）控制，精密冲裁可达 ±0.05mm，具体以图纸标注为准。
本规格可选材质对照
下表只列 10×5×1mm 实际可选的基材。完整的材料与表面处理选型知识见 材料与表面处理 — 选型知识。
| 材料 | 特点 | 适用 | 公差 | 硬度与回弹特性 | 载流能力 |
|---|---|---|---|---|---|
| 黄铜 H62/H65 | 强度硬度高、加工与冲压性好、成本适中 | 通用 SMT 贴片铜片主力基材 | 按图纸确认 | 硬度适中，回弹小 | 中高 |
本规格可选表面处理对照
厚度与检测方式按工艺与图纸确认；表面处理选型的完整对比见上方技术资料。
| 镀层 | 可焊性 | 耐蚀/抗氧化 | 外观 | 成本 | 典型用途 | 厚度 |
|---|---|---|---|---|---|---|
| 镀镍 | 良（需助焊剂良好） | 好；潮湿空气中钝化膜致密、耐碱盐 | 银白偏冷、亮面 | 中 | 通用载流/抗氧化（常用工艺） | 按实测/按图纸确认 |
